【導讀】小系統工程師設計會選擇小巧、簡單實用的負載開關來控制時序和減少功耗，但卻時常被無法切斷倒灌煩惱。開關兩側都可能供電時，斷開開關需要防止透過體二極管倒灌。基本的MOSFET開關是個單向開關，不能阻斷兩個方向的電流。
小系統工程師設計會選擇小巧、簡單實用的負載開關來控制時序和減少功耗，但卻時常被無法切斷倒灌煩惱。開關兩側都可能供電時，斷開開關需要防止透過體二極管倒灌?；镜腗OSFET開關是個單向開關，不能阻斷兩個方向的電流。
如果您正在被這些問題困擾，請看看SGM2564是如何阻止倒灌的。
設計理念

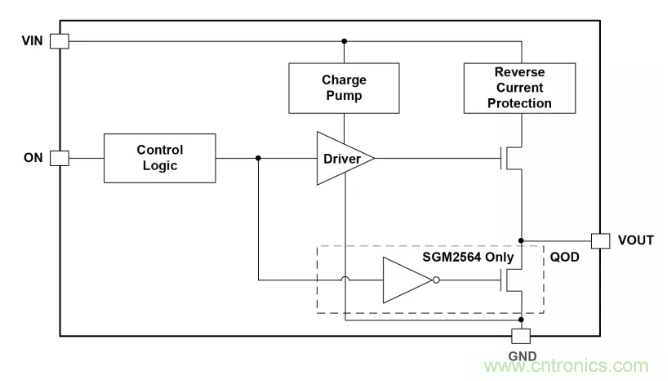

SGM2564系列產品的開關襯底控制獨立于其它電路;在雙側電源條件下，僅藉由ON引腳來控制接通和斷開可能在任何一側的電源、不管哪一側電壓較高。斷開開關時開關兩側的電壓在SGM2564襯底控制電路內競爭、互鎖，襯底被自動連接到低電壓一側、阻斷電流通過。SGM2564的這一特點適合用于脈沖供電、電容保持的場景和象利用HDMI連接互操作那樣系統局部被外來供電啟動的場景。
SGM2564系列產品有浪涌電流抑制功能。接通負載瞬間，如果不加專門控制，對負載側電容的快速充電導致電流浪涌、相當于瞬間被電容短路。電流的浪涌可引起源側電壓跌落，嚴重時致使宿主功能紊亂。SGM2564系列產品有兩種浪涌抑制方式可選;一是電壓軟啟動、即以受控的速度慢慢提升輸出電壓直到徹底接通，二是漸增恒流啟動、限制啟動過程輸出到負載的電流。第一種方式有利于避免啟動過程中出現電壓回溝，如果負載在這過程中突然變大，輸出電流僅受短路保護電流水平限制;它適合大儲能電容負載和隨電源接入啟動的應用電路。第二種方式對電源沖擊最小，由其恒流電流決定;它適合源側供應能力有限的應用，但它在輸出電壓上升過程中可能因負載啟動引起回溝。
SGM2564系列產品的工作電壓范圍低至1 V，適合寬電壓范圍的物聯網終端產品和便攜設備設計。其超低靜態功耗助力實現綠色環保。
產品特性
● 超小封裝尺寸WLCSP-1.45×0.95-6B
● 工作電壓：1V至5.5V
● 超低導通電阻，VIN= 3.3V時，RON= 16mΩ(TPY)，支持4A(MAX)電流能力
● 較低的待機電流：180nA(TYP)
● 支持低電壓系統，滿足各種小電池系統的供電要求
● 工作溫度范圍為擴展工業溫度-40℃到+85℃
典型應用電路
產品優勢
● Inrush控制，高可靠性
● 防倒灌
● 超低的靜態功耗及超小尺寸
● SGMICRO強大的供貨能力保障供應鏈穩定
● 就近的服務支持
