0.18微米徠卡全畫幅傳感器

發布時間:2012-10-25 責任編輯:easonxu

【導讀】徠卡M中搭載的全新MAX 2400萬像素傳感器受到Chipworks給予了極高的評價,徠卡全畫幅傳感器(CIS)由CMOSIS的合作伙伴意法半導體制造。


意法半導體的IMG175 300mm銅制造工藝是為1.75微米手機CIS開發的,經過調整用于6微米像素,前端總線采用了0.11微米設計標準,后端總線則采用90納米設計標準。

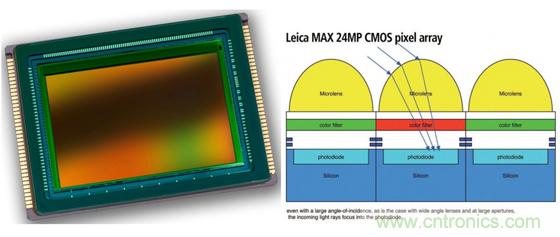

徠卡M中搭載全畫幅傳感器
圖題:徠卡M中搭載全畫幅傳感器

盡管目前徠卡在全畫幅相機市場的份額無法與日本公司相比,但過渡0.18微米制程是一件可能改變產品發展和其他公司戰略的事件。
